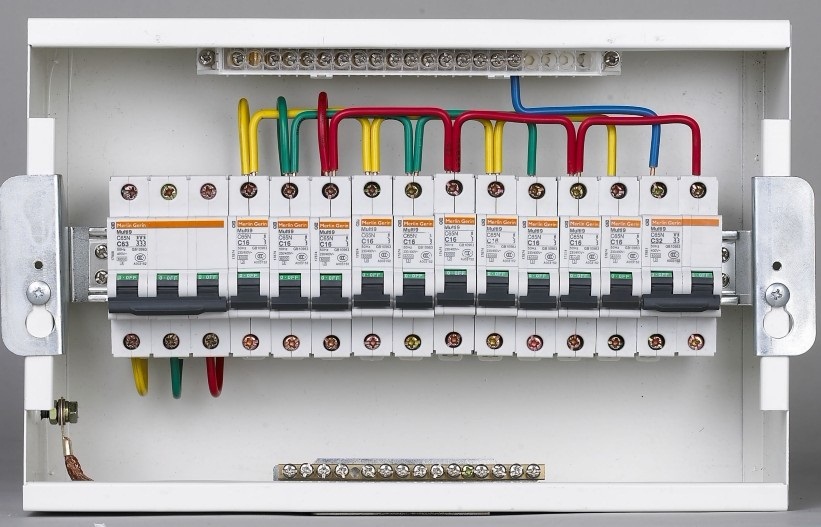

消防配電箱的接線較為復雜且具有嚴格的規范要求。以下是一般的接線步驟和要點：
準備工作
熟悉圖紙：仔細閱讀配電箱的電氣原理圖和安裝接線圖，明確各個元件的位置和連接關系，了解電路的工作原理和控制要求。
檢查設備：檢查消防配電箱內的電器元件是否齊全、完好，有無損壞或缺陷。確保斷路器、接觸器、繼電器等元件的動作靈活，觸點接觸良好。
準備工具和材料：準備好所需的工具，如電鉆、螺絲刀、剝線鉗、壓線鉗、萬用表等，以及相應的電線、電纜、接線端子、絕緣膠帶等材料。
主電路接線
電源進線：將來自上級電源的三相電源線（一般為L1、L2、L3）接入配電箱的總斷路器的進線端。通常，電源線應選用合適規格的銅芯電纜或電線，其截面積應根據配電箱的負載容量和供電距離等因素來確定。
分配出線：根據消防設備的分布和需求，從總斷路器的出線端引出若干支路，分別連接到各個分路斷路器的進線端。這些支路將為不同的消防設備，如消防泵、噴淋泵、防火卷簾門、消防風機等提供電源。
連接消防設備：從分路斷路器的出線端通過電線或電纜連接到相應的消防設備。在連接過程中，要確保接線牢固、可靠，避免出現松動或虛接現象。同時，要注意按照設備的要求進行接線，如電機的正反轉接線、控制信號的接入等。
控制電路接線
控制電源：一般從配電箱內的控制變壓器或電源模塊獲取控制電源，通常為AC220V或DC24V等。將控制電源的正負極或相線和零線接入控制電路的相應端子。
控制回路連接：根據消防設備的控制要求，連接各種控制繼電器、接觸器、按鈕、指示燈等元件，形成完整的控制回路。例如，對于消防泵的控制，需要連接啟動按鈕、停止按鈕、熱繼電器、接觸器等元件，實現對消防泵的啟停控制和保護。
信號反饋：將消防設備的運行狀態信號，如設備的啟動信號、停止信號、故障信號等，通過電線連接到配電箱內的信號反饋端子或相應的監測模塊。這些信號將上傳到消防控制室，以便工作人員實時了解消防設備的運行情況。
接地與防雷接線
接地：在配電箱內設置專門的接地排，將配電箱的金屬外殼、電器元件的金屬支架、電纜的金屬外皮等與接地排可靠連接。接地排通過接地干線與接地極相連，接地電阻應符合相關標準要求，一般不大于4Ω。
防雷：如果配電箱所在區域有防雷要求，應安裝防雷裝置，如浪涌保護器（SPD）。將浪涌保護器的輸入端連接到電源進線側，輸出端連接到配電箱內的電路，其接地端與接地排連接。
接線檢查與測試
外觀檢查：接線完成后，仔細檢查所有接線是否正確、牢固，電線是否有破損、劃傷等情況，接線端子是否有松動。
絕緣測試：使用絕緣電阻表對主電路和控制電路進行絕緣電阻測試，確保各相之間、相與地之間的絕緣電阻符合要求，一般不小于0.5MΩ。
通電測試：在確認接線無誤和絕緣良好后，接通電源，進行空載測試。檢查配電箱內的電器元件是否正常工作，控制回路是否動作靈活，信號反饋是否準確等。如有異常，應立即切斷電源，查找原因并進行。
消防配電箱的接線由專業的電氣技術人員或電工按照相關規范和標準進行操作，在接線過程中要嚴格遵守操作規程，確保施工和配電箱的正常運行。
